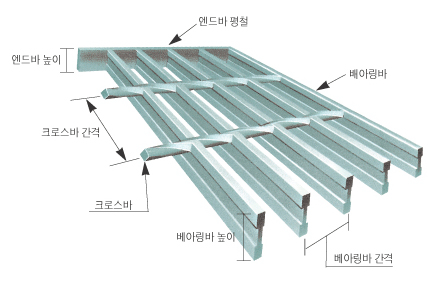

■ 스틸그레이팅 구조

■ 베아링 바 (Bearing Bar)

그레이팅에 가해지는 하중의 대부분을 지지하는 부분으로 수평으로 동일한 간격으로 배열된다.

■ 크로스 바 (Cross Bar)

베아링바 위에 직각으로 동일한 간격으로 배치된다. 이는 그레이팅의 직각구조를 유지하는 중요한 역할을 한다.

■ 엔드 바 (End Bar)

베아링바 양쪽 끝에 부착되는 평철이다.

■ 스틸그레이팅 소재별 특징

소재명	YTPE	I-BAR	I-25	I-32	I-38	I-44	I-50	I-50-2	I-55	I-65	I-75
I-BAR	BEARING BAR	치수(mm)
		관성능률(Cm⁴)	0.605	1.251	2.083	3.221	4.609	6.432	8.488	3.960	21.987
		분활의기준(Cm⁴)	0.484	0.782	1.96	1.464	1.844	2.573	3.086	4.295	5.703

소재명	YTPE	F-BAR	F-25	F-32	F-38	F-44	F-50	F-50-2	F-55	F-65	F-75
FLAT-BAR (평철)	BEARING BAR	치 수(mm)
		관성 능률(Cm⁴)	0.651	1.365	2.286	3.549	5.208	6.250	8.319	13.731	21.094
		분활의기준(Cm⁴)	0.521	0.853	1.203	1.613	2.083	2.500	3.025	4.225	5.625

소재명	YTPE	SERRATED-BAR	SE-25	SE-32	SE-38	SE44	SE-I25	SE-I32	SE-I38
SERRATED-BAR (미끄럼방지用)	BEARING BAR	치 수(mm)
		관성능률(Cm⁴)	0.444	1.016	1.787	2.872	0.464	0.997	1.741
		분활의기준(Cm⁴)	0.403	0.701	1.021	1.401	0.395	0.654	0.954

소 재 명	CROSS BAR (TWISTED)	간격(mm)	35.3	30	25
CROSS BAR	CROSS BAR (TWISTED)	치 수(mm)

BEATING-BAR 간격 (I-BAR, FLAT-BAR 간격)
BEATING-BAR 간격 (I-BAR, FLAT-BAR 간격)	H19-H25	H19-H25	H19-H38	H25-H44	H50-H75	H80-H100

■ 토목, 측구수로관용 COVER

구분	규격
200	250×995×32
250	295×995×32
	245×995×32
	395×995×50
300	395×995×44
300	395×995×50
400	495×995×50
500	595×995×50
600	695×995×50

■ 플룸관용

벤치플륨

구분	규격
200	185×995×25
200	185×995×32
300	285×995×25
400	385×995×32

수로관

구분	규격
300	285×995×32
	285×995×44
	285×995×50
400	385×995×44
400	385×995×50

U형플륨

구분	규격
300	395×995×44
300	395×995×50
400	405×995×32
	405×995×44
	405×995×50

■ 집수정용

규격(W×L×H)	중량(Kg)	규격(W×L×H)	중량(Kg)
400×500×50	17.12	1000×100×50	61.64
500×600×50	23.43	1000×1000×75	106.10
700×700×50	34.55	1100×1100×50	72.83
700×700×75	56.74	1100×1100×75	123.74
800×800×50	42.00	1300×1300×50	97.76
800×800×75	72.30	1300×1300×75	166.67
900×900×50	51.36	1600×1600×50	140.21
900×900×75	87.06	1600×1600×75	245.22
